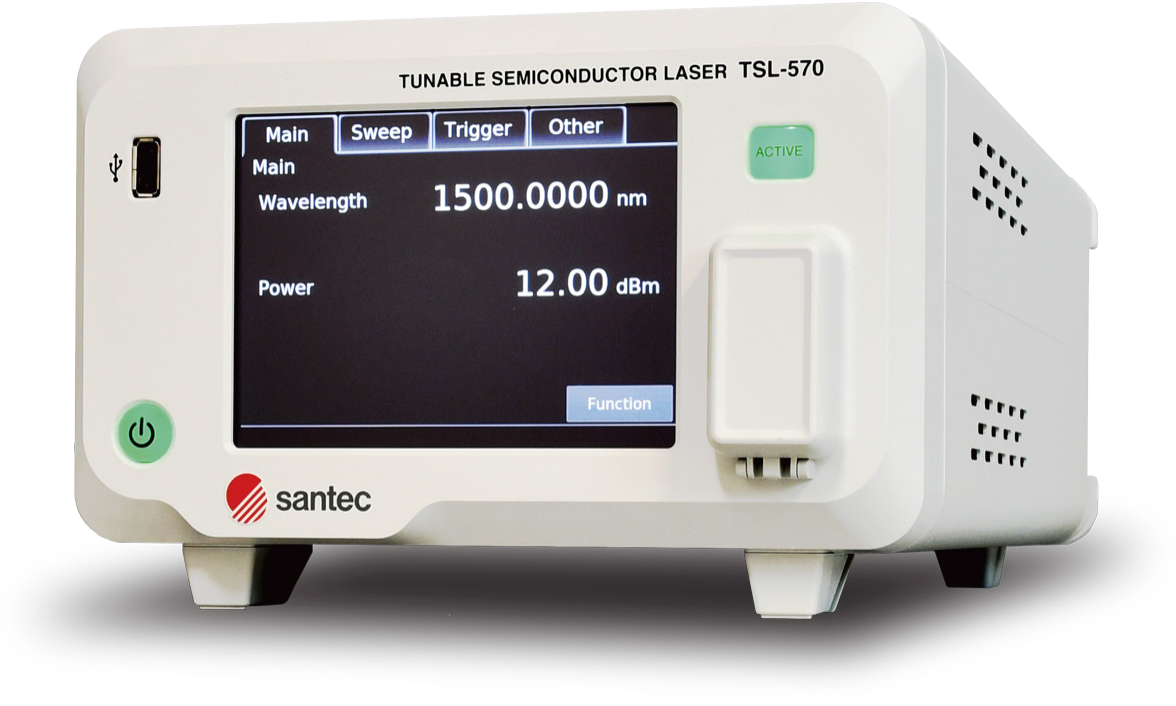

Santec波长可调激光器
波长调节范围： 1240-1680nm 功率：20dBm 线宽：＜10kHz
Santec波长可调激光器
特点：
- 宽波长范围为1240至1680纳米
- 无模式跳波长扫描
- 200 nm/s 扫频速度
参数：
| 型号 | Full-band TSL | TSL-570 | TSL-570H | TSL-770 | TSL-775 | WSL-110 |

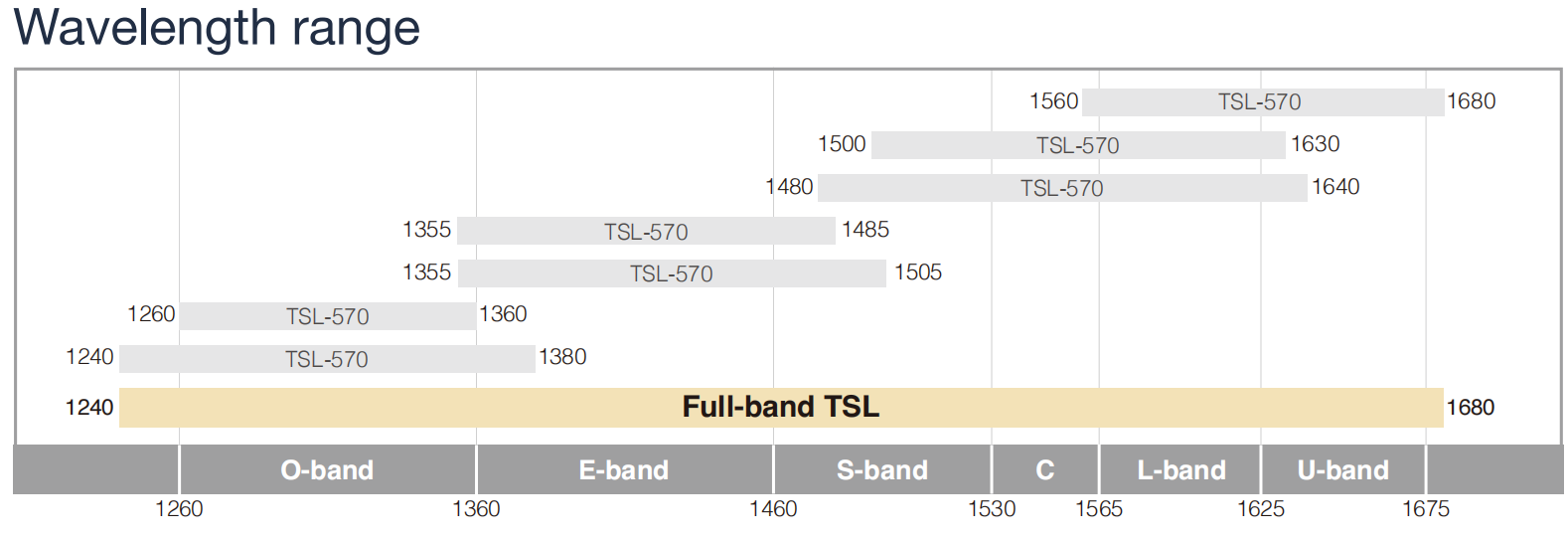

| 波长范围(nm) | 1240 to 1680 | 1260 – 1360 / 1355 – 1485 / 1500 – 1630 / 1560 -1680 |
1260 – 1360 / 1500 – 1630 |
1480 – 1640/ 1490 – 1630 |
1480 – 1640/ 1490 – 1630 |
C:1527.60 – 1565.50/ L:1568.77 – 1608.76 |
| 频率范围（THz） | C:191.50 – 196.25 L:186.35 – 191.1 |
|||||
| 分辨率（pm） | 0.1 | 0.1 | 0.1 | 0.1 | 0.8 pm at 1550 nm | |
| 频率分辨率（MHz） | 100 | |||||
| 扫描速度(nm/s) | 1 to 200 | 1 to 200 | 0.5 to 200 | 0.5 to 200 | ||
| 精细调谐范围（GHz） | >10 | >10 | >10 | >10 | ±6 | |
| 输出功率(dBm) | >13@典型值 ≥10@1260 – 1360 /1380 – 1485 / 1500 – 1630 / 1560 -1680 ≥7@1355 – 1485 |
≥ 20@典型值 ≥ 16@全调谐范围 |
>13@典型值 ≥10@(1500 – 1630 nm) ≥ 7@全调谐范围 |
>13@典型值 ≥10@(1500 – 1630 nm) ≥ 7@全调谐范围 |
9.5 to 15.5 @ C 8.5 to 14.5 @ L |
|
| 功率稳定新（dBm） | ±0.01 | ±0.01 | ± 0.01 (1 hour), (( ± 0.02 (24 hours, typ.)) | ± 0.01(1 hour), ((± 0.02 (24 hours, typ.)) | ±0.01 (typ.) | |
| 相对强度噪声（典型值dB/Hz） | -145 (1 MHz to 3 GHz) | -145 (1 MHz to 3 GHz) | -145 (1 MHz to 3 GHz) | -145 (1 MHz to 3 GHz) | -145 (typ.) | |
| 线宽,相干控制关闭（延迟自外差,kHz） | 200 | 100 | 60 | 60 | 100 | |
| 线宽,相干控制关闭（瞬时,kHz） | <10 | <10 | 60 | <10 | 100 | |
| 线宽,相干控制开启(MHz) | 40 | 40 | 40 | 40 | ||
| SMSR（典型值dB） | ≥45 | ≥45 | ≥50 | ≥50 | ||
| STSSER(dB) | ≥70 | ≥45 | ≥70 | ≥70 | ||
| SSSER(dB/nm) | > 80 (>90 dB/0.1 nm) | ≥ 65 (≥ 75 dB / 0.1 nm) | ≥ 80 (≥ 90 dB / 0.1 nm) | ≥ 80 (≥ 90 dB / 0.1 nm) |
应用：
- 件和模块的光学特性分析：可调滤波器、交织器、光纤布拉格光栅、耦合器、分线器、隔离器、开关等。
- WSS 和波长阻断剂
- DWDM 组件
- 硅光子材料表征，包括微腔环形谐振腔
- 光学元件测试
- 光谱学
- 干涉测量
- 光纤传输测试
- 相干通信 / 本地振荡器
- 光学放大器测试
- 量子点、量子光学
- 光子集成电路（PIC）
- 光通信
