共振拉曼光谱(Tunable Raman)

与TriVista三级光栅光谱仪结合使用的光谱成像系统!

共振拉曼的核心优势:

重新定义拉曼光谱的能力边界

相比于普通拉曼技术，共振拉曼不仅实现了信号强度的飞跃，更带来了三项无可替代的核心优势，使其成为多学科前沿研究的关键工具：

极高的检测灵敏度百万倍的信号增强，让科研人员能够突破浓度限制，实现纳摩尔甚至皮摩尔级别极低浓度样品的检测。

这一特性在生物大分子研究中尤为关键，我们无需对蛋白质核酸等生物分子进行荧光标记，就能直接检测到生理环境下微量目标分子的信号，避免了标记物对分子原生结构和功能的干扰。

独一无二的化学选择性这是共振拉曼最具魅力的特质。

复杂体系的检测一直是光谱学的核心难题，比如在活细胞环境中，同时存在蛋白质、核酸、脂质、糖类等成千上万种分子，普通拉曼光谱会输出大量重叠的特征峰，根本无法精准识别目标分子。而共振拉曼技术可以通过精准调整激发激光的波长“选择性”地只增强分子中特定发色团(如血红蛋白中的血红素基团、光合蛋白中的叶绿素基团)的振动信号，其余非共振的背景分子信号则完全被忽略。这就好比在嘈杂的菜市场中，精准过滤掉所有环境噪音，只清晰捕捉到目标对象的声音，完美解决了复杂体系的信号干扰问题。

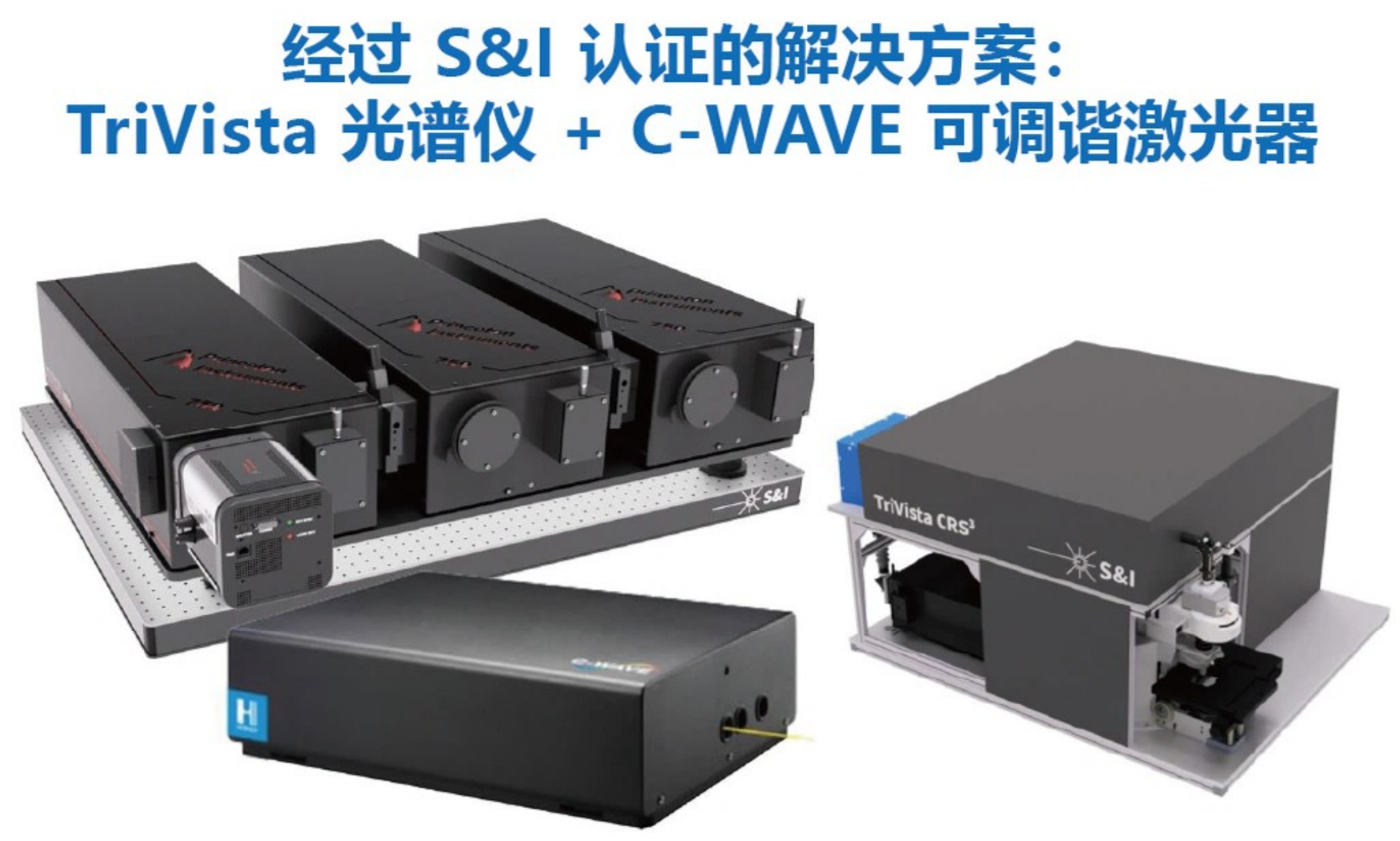

高性能光谱仪开发商S&l公司近日宣布，TriVisa三级光栅光谱仪系统已兼容HUBNERPhotonics 公司生产的C-WAVE可调谐激光器。

C-WAVE的宽范围(450nm~3.5um)可调谐连续波(cw)单频激光器与TriVista三级光栅光谱仪的结合有望为共振拉曼光谱和显微镜提供新的标准。

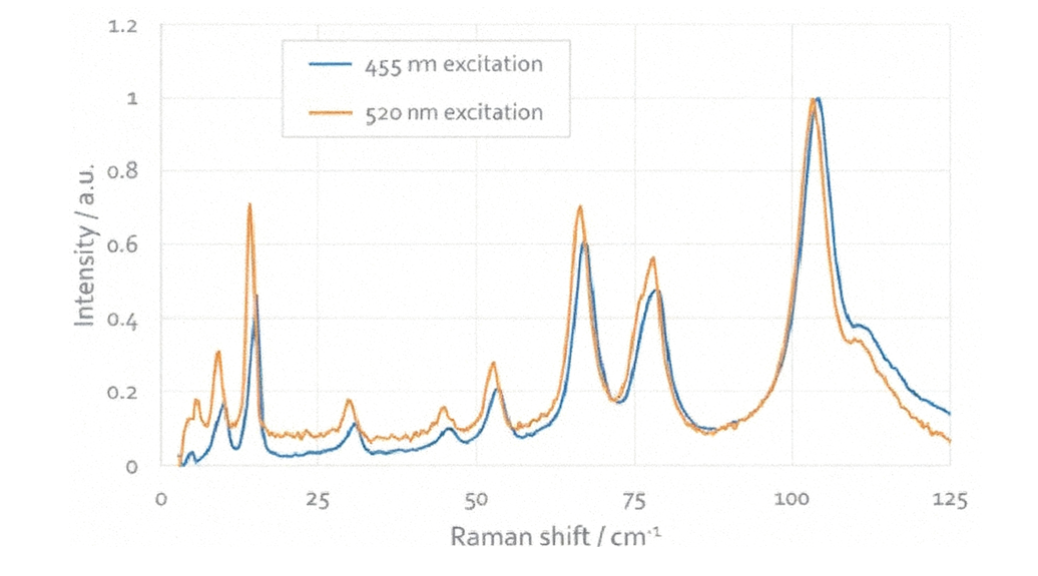

TriVista三级光栅光谱仪与C-WAVE的结合是共振光谱方法的一个强大而灵活的解决方案，尤其是在具有挑战性的低频拉曼范围<10cm-1的情况下。

在拉曼光谱中的应用中，大多数可调谐激光器都需要经过精心的滤波，以抑制不必要的放大自发辐射(AmplifiedSponta-neous Emission”ASE”)，防止覆盖微弱的拉曼信号。清理激光的发射光谱可能是一项挑战，尤其是在接近激发波长的低频拉曼光谱范围内。C-WAVE 的极窄线宽和非常稳定的发射频率，再加上其卓越的光谱纯度，即使不过滤激发光束，也可以收集获取5cm-1或以下的测量低频拉曼波段。

配置简介：

光谱仪:使用S&l的TriVista CRS3三级联光栅光谱仪系统(Teledyne Princeton Instruments Spectrum Pro 750HRS)，高分辨率、三级光栅减模式(2400线/mm);

探测器:使用TPI PIXIS:256E冷却至-70°C(-90°F);

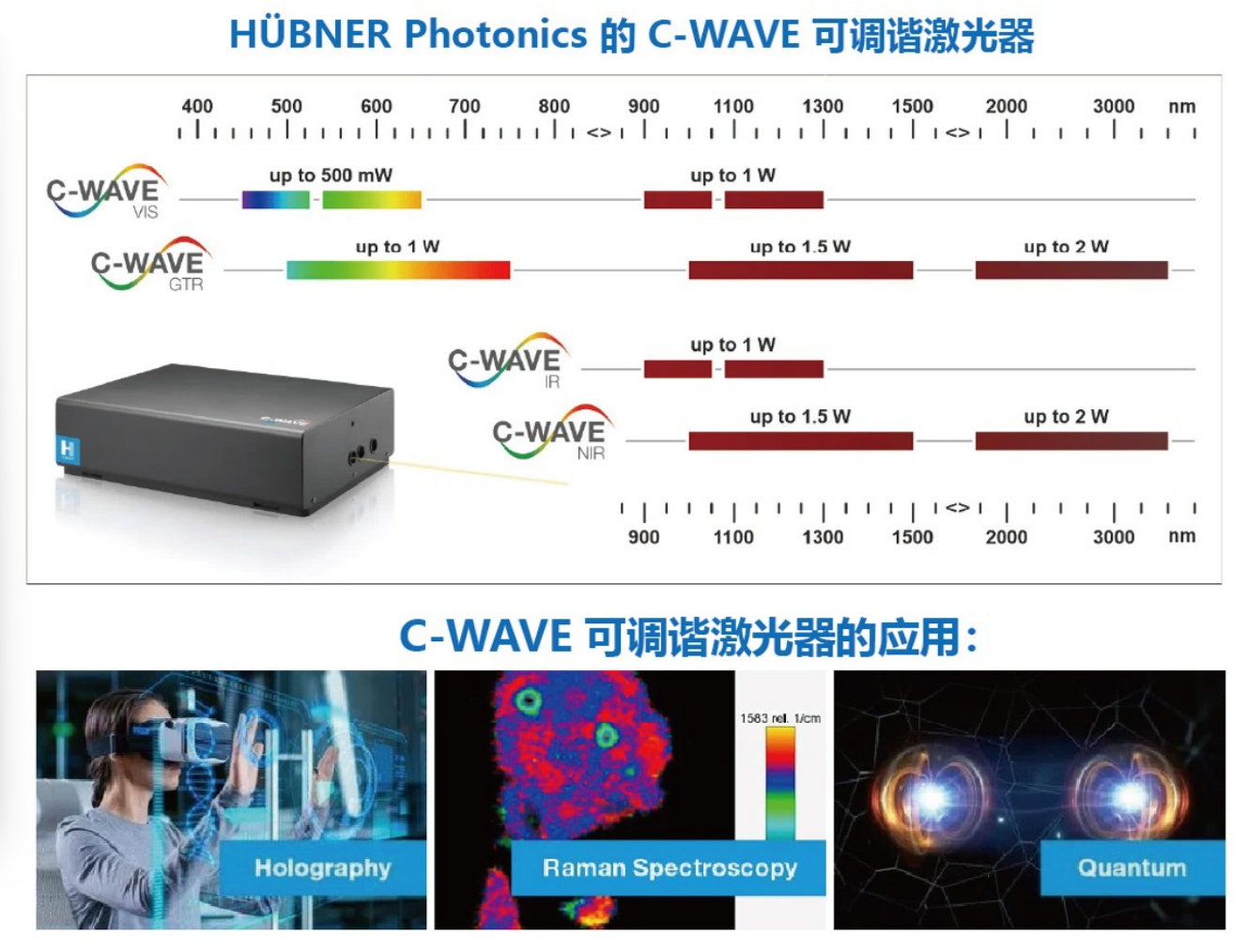

激发源:使用HUBNER Photonics的C-WAVE 可调谐激光器的两种设计:

C-WAVE VIS 和C-WAVE IR平台使用532nm泵浦激光器，有低功率和高功率版本;

C-WAVEGTR和C-WAVENIR平台采用780nm泵浦激光器。

令人印象深刻的是C-WAVE的光束位置和指向即使在整个可见光谱的200nm范围内调谐后也非常稳定。这一特性与完美的高斯光束轮廓相结合，使光学装置得以简化，有助于加速实验工作。

C-WAVE能够覆盖从450nm到3.5um的广阔光谱范围，横跨可见光、近红外直至中红外波段。这意味着无论研究对象是生物大分子、有机光电材料，还是半导体、二维层状材料，只要其电子吸收带处于这一范围内，研究人员都能无需更换任何硬件，轻松找到并精准锁定最佳共振激发波长，一台设备即可适配绝大多数样品的共振拉曼检测需求，彻底打破了传统激光器波长覆盖不足的限制。

TriVista CRS3 多功能“光谱成像综合分析平台”，提供科研级定制化的解决方案!

TriVista CRS3三级联显微拉曼光谱系统优势：

• 集成多功能:如拉曼，荧光，暗场光谱，TCSPC荧光寿命，变温红外光谱，时间分辨光谱等;
• 适用性宽:结合多种测试环境要求，如大样品光路系统，低温，强磁，高温，AFM;
• 开放性强:可集成多路激光器，四个探测器，四个狭缝入口;
• 超高光谱分辨率:0.14cm-1(加模式)，超低波数拉曼性能:>=5cm-1(减模式);
• 系统自动控制与高可靠性，系统设计合理，结构稳定，光路不受温度影响，不需专业人员维护;
• 与OPO连续可调波长激光器搭配做共振吸收拉曼，软件控制波长扫描，适于如碳管拉曼测试研究。

德国S&lGmbH TriVista CRS3 产品定位:多功能开放式自动化“光谱成像综合分析系统”

TriVista CRS3系统结构原理

TriVista CRS3 性能:

• 激光器深紫外到近红外波长范围;
• 多达内置4个波长激光器;
• 外置外接大型激光器;
• 紫外和可见光/近红外双光束路径;
• 自动控制激光选择;
• 自动对准，聚焦和校准功能;
• 超高拉曼光谱分辨率<0.14cm-1@633nm;
• 低波数拉曼,可测试到+/-5cm-1;
• 高波数范围:9000cm-1(@532nm)
• 热电制冷和液氮制冷探测器；
• 正置/倒置/双显微镜;
• 空间分辨率:XY:1um;Z:2um;
• 步进电机和压电驱动XYZ位移台;
• 快速3D拉曼Mapping;
• 荧光寿命成像Mapping功能;
• 集成控制液氮温度冷热台;
• 集成液氦温度低温恒温器可结合拉曼成像和原子力显微镜成像;自动控制的偏振光谱功能;
• 大样品箱，可放置固体样品，粉末样品，薄膜样品，比色皿池，任意解度激发。
