IDQ id120 SPAD探测器

ID120是在800nm附近量子效率高达80%的SPAD,该量子堪比价格昂贵的SNSPD。响应范围350-1000nm

基本信息

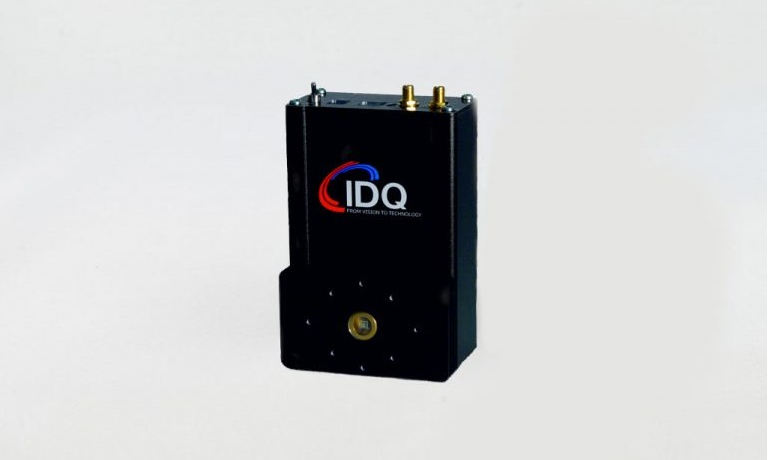

IDQ id120 SPAD探测器插图

ID Quantique公司的ID120系列紧、凑经济型单光子计数模块,具有优异的时间分辨率(用于TCSPC应用)和低死时间。基于可靠的硅雪崩光电二极管在可见光谱范围内的灵敏度,该模块能够探测到低至单光子水平的微弱光信号。在只有40 ps的时间分辨率和45 ns的死时间下,该模块在所有需要单光子探测的高精度定时应用中提供优异的性能。ID100具有特别好的定时稳定性,计数率可达20MHz。



ID101系列是目标OEM应用的特小尺寸可见光的光子计数器。它由一个标准的TO5或TO8的光电封装、一个直径50微米的单光子APD和一个安装在热电制冷器上的快淬电子器件组成。



ID120是自由空间模块,被动淬灭,最大探测效率值在800纳米左右。模块的主要优点是量子效率高达80%,有效面积大,设置可调。
IDQ id120 SPAD探测器插图1 IDQ id120 SPAD探测器插图2 IDQ id120 SPAD探测器插图3

ID100

可见光单光子探测器

ID101

OEM可见光单光子探测器模块

ID120

可见光单光子探测器

id120参数
参数Parameter
Min
Typical
Max
单位Units
波长范围
350
1000
nm
感光区域
500
um
单光子探测效率(SPDE)
650nm(at max. excess bias)
60
%
800nm(at max. excess bias)
80
%
暗计数率(-40℃,Vbias=Vbreakdown +30V)
<200
Hz
时间分辨率(at max. excess bias)
200
400
1000
ps
死时间
1
us
输出信号
NIM&LVTTL
输出信号脉宽
25
ns
储存温度
-40
70
摄氏度℃

IDQ id120 SPAD探测器插图

IDQ id120 SPAD探测器插图1
id120软件:
- 显示计数率
- 控制量子效率PDE
- 控制死时间
- 控制温度
