Fergie零像差光谱仪

美国Princeton Instruments公司是科学级CCD相机和光谱仪的领先者,经过数十载技术创新,推出首台全焦面零像差成像光谱仪Fergie。它采用内置高灵敏度科学级CCD芯片的全集成式紧凑设计,最简化光谱实验硬件设置。零像差不仅最大化提高了光谱分辨率,也让成像和光谱的切换轻松自如。辅以Fergie CUBEs模块化设计,无论是吸收、透射光谱,或是荧光、拉曼光谱,光路搭建都变得易如反掌。

基本信息
Fergie零像差光谱仪插图

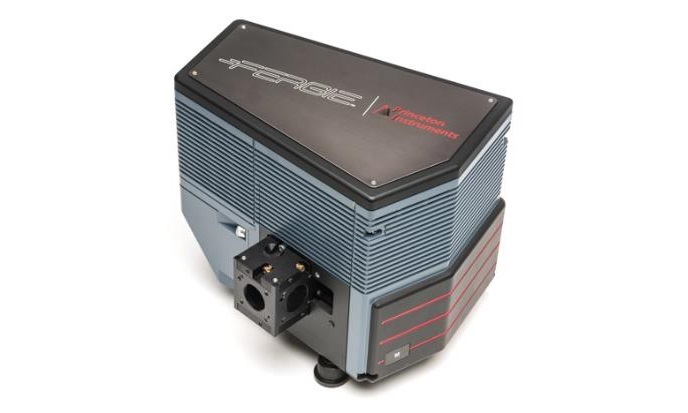

Princeton Instruments的集大成之作,它将光谱技术和CCD技术极致结合,是一个强大的科学级高灵敏度光谱系统。

Fergie零像差光谱仪插图1

Fergie采用零像差光学设计,首次实现全波段和任意光栅角度下零彗差、零像散,最小化光谱测量的仪器展宽和非对称性展宽。

Fergie零像差光谱仪插图2

Fergie零像差光谱仪插图3

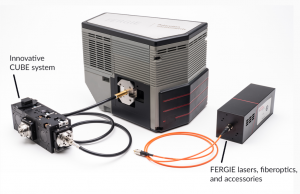

Fergie CUBEs采用预准直模块化设计,结合光源、激光和光纤等附件,轻松快速搭建光谱实验。

fergie cubes

Fergie零像差光谱仪插图5

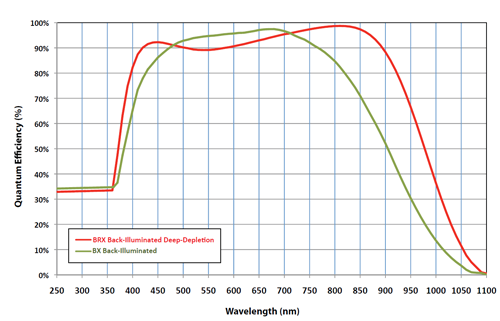

内置科学级背照式CCD,提供高达95%的峰值量子效率。采用半导体制冷,可对弱信号长时间积分探测,且可进行多行像素Binning提升探测信噪比。

Quantum Efficiency Curve

Fergie零像差光谱仪插图7

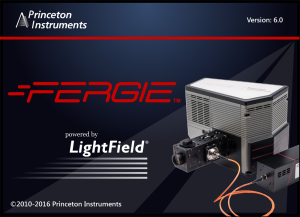

先进的64bit LightField采集软件,采用图形化界面,集成强大的在线处理引擎。配合intellical灯源可实现波长、强度一件校准,让光谱数据更准确。

fergie software

Fergie零像差光谱仪插图9

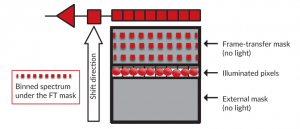

光谱动力学读出模式下,高频采集光谱数据,可实现μs级时间分辨。

Fergie零像差光谱仪插图10

Fergie零像差光谱仪插图11

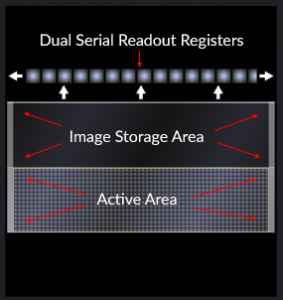

帧转移CCD芯片结构,可实现高达34f/s的快速成像采集。

Fergie零像差光谱仪插图12

产品参数
型号 FER-SCI-BRX FER-SCI-BX
芯片类型 PI独有的深度掺杂型背照式芯片,镀eXcelon和UV膜,帧转移型 PI独有的背照式芯片,镀eXcelon和UV膜,帧转移型
芯片格式 1024x256 (含帧转移存储区1024x512)
焦长 80.8mm
通光比 f/4
光谱分辨率 全焦面0.20-0.24nm
可用波长范围 VIS-NIR: 400-1100nm, UV-NIR: 200-1100nm
单次成谱范围 295g/mm光栅540nm, 600g/mm光栅268nm, 1200g/mm光栅135nm
空间分辨率 全焦面38.5 lp/mm @ 50%对比度 (Nyquist Limited)
光栅安装 可更换型单光栅转动塔轮
像散/彗差 全焦面0,任意波长和任意光栅角度
狭缝 10, 25, 50, 100, 150, 200, 300, 500 μm; 3.3 mm高,可更换型激光切割狭缝
波长准确度 0.26nm
波长重复性 0.13nm
最低制冷温度 -60℃
系统读出噪声 10 e- rms @ 1 MHz
最大积分时间 40分钟 数小时
行转移速度 5.6 μs/行-35 μs/行软件可调 15.2 μs/行-95 μs/行软件可调
光谱采集频率 292 张/s (FVB) 124 张/s (FVB)
快速光谱采集频率 >10000 张/s(10行合并动力学模式) >5000 张/s(10行合并动力学模式)
非线性度 <1% @ 1 MHz
可选增益 1.5 e-/ADU, 3 e-/ADU
数据接口 USB3.0(标配3m USB线缆)
I/O接口 3个MCX同轴接口(2个触发输出,1个触发输出),内置可编程时序发生器

Fergie零像差光谱仪插图
