Witec显微共聚焦拉曼光谱仪

关于WITec

WITec公司成立于1997年，是一家为科研和工业应用提供高分辨率光学系统和扫描探针显微镜的德国制造商。公司的产品线包括独特探针技术的近场扫描光学显微镜，高灵敏度和高分辨率的共聚焦显微拉曼光谱仪和用于材料研究和纳米科技的原子力显微镜。

专注于创新并不断推出新技术，WITec公司已经成为光学研究、结构分析和化学成像等领域的领导者。在1999年推出第一台共聚焦拉曼成像光谱系统，WITec就在灵敏度、测试速度和空间分辨率方面优于市场上的普通拉曼成像技术，使得WITec系统成为一个可以真正测试3D化学成像的拉曼光谱系统。WITec共聚焦显微系统的模块化设计，允许将共聚焦拉曼和扫描探针显微镜集成到一个系统。这些创新设计促使目前联用拉曼成像系统被广泛应用。

WITec公司在中国、日本、新加坡、西班牙和美国都设有分支机构，产品销量在全球超过2000套。

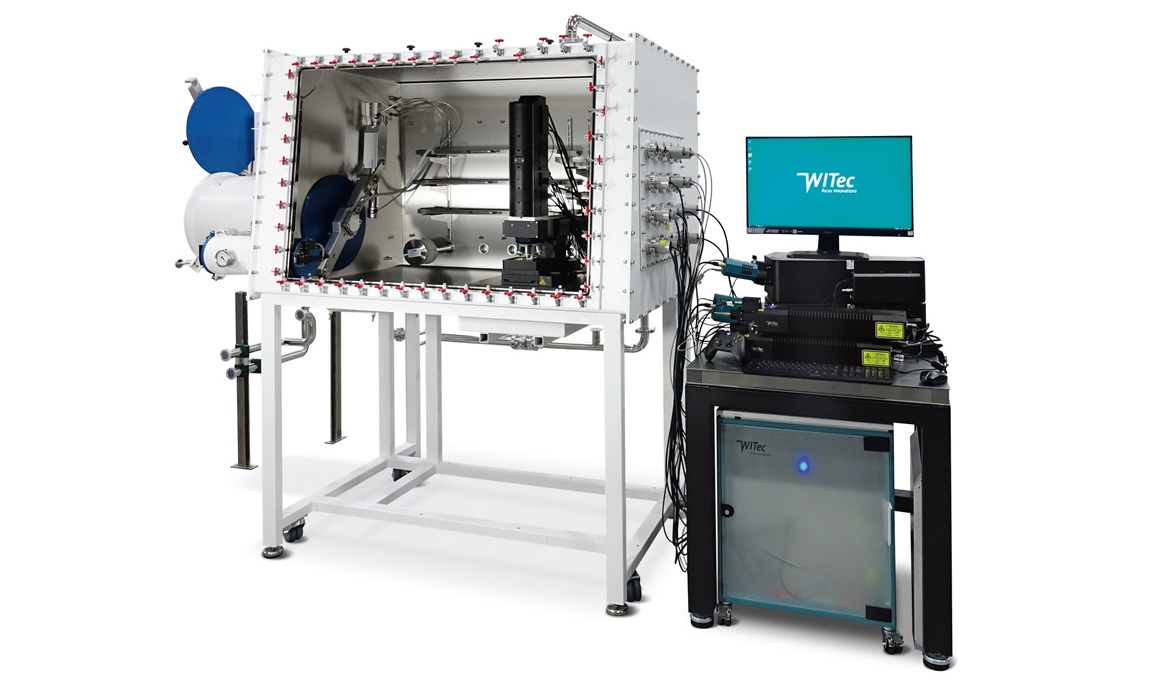

alpha300 R显微共聚焦拉曼光谱仪

WITec的创新精神使得 alpha300 系列的销量逐年稳定持续增长，较早研发出快速成像技术（FAST RAMAN IMAGING®）并将其作为标准技术， 给拉曼成像市场带来了全新的变革。之后推出的真正共聚焦拉曼成像系统继续建立了多方面的基准：高灵敏度、高速度和三维成像，以及光谱质量、空间分辨率，易用性和与其它测试手段的兼容性。

FAST RAMAN IMAGING®

快速拉曼成像（FAST RAMAN IMAGING®）是WITec每一套机械平台或压电台扫描成像拉曼系统的标准配置。单个拉曼光谱的采谱时间可以短至10毫秒；配置 EMCCD时, 超快速拉曼成像（ULTRAFAST RAMAN IMAGING®）速度大大提高，单谱积分时间短至 0.76 毫秒。

主要特性

• 共聚焦拉曼成像，具有前所未有的高速度，高灵敏度和高分辨率
• 高光谱图像中每个样品点都能获取一张完整的拉曼光谱
• 优异的横向分辨率
• 出色的纵向分辨率，非常适于3D成像和深度分析
• 超快速拉曼成像，单谱积分时间1毫秒以下
• 采用超高通光量的镜头采谱，获得最高的灵敏度和最佳的光谱分辨率
• 无损成像技术：无需对样品进行染色或标记

技术规格

部分技术指标：

1. 激光器：UV-VIS-NIR多种波长可选

软件调节到达样品的真实功率，调节步长0.1mW

2. 光谱仪：70％超高通光量，全波段优化无色差

不同焦长光谱仪可选

3. 检测器：科研级CCD，量子效率高达90%以上

EMCCD可选（超快速成像），每秒1300个光谱

4. 高空间分辨率：350nm(XY方向)，850nm(Z方向)

5. 光谱重复性好： 0.02cm^-1

可选/升级选项

■ UV-VIS-NIR多种激发波长可选

■ 自动共聚焦拉曼成像 (25 x 25 mm²; 50 x 50 mm²可选)

■ 低波数拉曼光谱及成像（＜10cm^-1）

■ 全偏振拉曼光谱及成像

■ 微区反射吸收光谱及成像（空间分辨率优于400nm）

■ 原位光电流及成像（空间分辨率优于500nm）

■ 低温/高温/低温强磁场拉曼光谱及成像

■ 原位电化学拉曼光谱及成像

■ 非线性光学成像（SHG/THG）

■ 荧光寿命成像（FLIM）

■ 落射荧光成像

■ 暗场散射光谱

■ 光镊及细胞在线培养

■ 颗粒分析(particle scout)

■ Raman-AFM-SNOM联用成像（真正意义上的原位！）

■ Raman-SEM（RISE）联用成像（真正意义上的原位！）

alpha300 R 应用实例：

金刚石薄膜应力变化的共聚焦拉曼图像，颜色变化反应                    结晶蜂蜜中花粉的3D拉曼图像。扫描点数：150x150x50= 1,125,000张

应力变化。红色：压缩应变，蓝色：拉伸应变。                               拉曼光谱，  扫描区域：50μmx50μmx50μm，单谱的积分时间：12.2毫秒，

总采集时间：3小时50分钟。

半导体GaN层的拉曼纵向深度扫描。 紫色：GaN；                           油（绿色）、烷烃（品红色）和水（蓝色）的3D共聚焦拉曼图

绿色：结构边缘的荧光; 红色：材料应力。                                         像。扫描点数： 150×150×23 =517,500张拉曼光谱，扫描区域：                                                                                                                                                                  30μm×30μm×11.5μm，总采集时间：23分钟。
